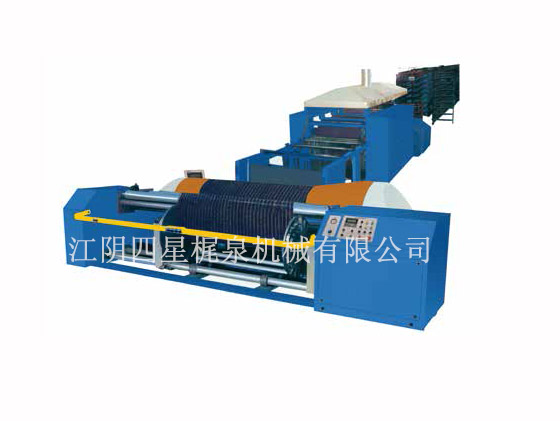

KGA339型整漿聯合機

?適用范圍?

KGA339型系列整漿聯合機是紡織行業中織前準備設備，能滿足毛、棉、麻、混紡等的色織及白胚織物的復雜的上漿工藝要求，結合了分條整經機和漿紗機的優點，將整經和漿紗工序合二為一，直接完成織軸的生產，該機器適宜小批量、多品種的生產，以及碼樣生產和新產品試制開發的漿紗、整經過程。具有紗線覆蓋率底，漿膜完整性好，更換品種快、效率高、品質好，節約原輔材料, 減少生產環節，降低生產成本。

本機對色織、毛麻、絲綢等行業各種原料的紗線從高支高密至低支低密甚至高支低密的特殊要求產品的工藝適應力強，通用性好。該機全電腦控制，設計合理，結構緊湊。技術先進，性能穩定、可靠，是各種劍桿、片梭、噴氣織機的良好配套設備，是替代進口的良好選擇。

?主要技術特征?

1. 微型計算機控制，觸摸式人機介面，技術先進，操作方便，介面友好；

2. 機、電、氣、液一體化，技術先進、性能穩定、運行可靠；

3. 先進的AC伺服隨動系統，精度高，響應快，偏差小；

4. 功能強大的微型計算機系統及先進的控制算法，使整個系統運行平穩、可靠、智能化程度高。

5. 先進的AC矢量同步控制系統，同步精度高，響應快，超調小；

6. 整經過程中不間斷對各數據進行采樣、分析、運算、使整個系統始終運行在較佳狀態，使經紗成型平整，密度均勻，質量好，倒軸張力穩定均勻；

7. 漿槽采用雙浸雙壓，品種適應性強；

8. 氣動加壓，第二壓輥線性加壓，上漿率均勻穩定；

9. 漿槽溫度自控，槽體采用雙夾層結構，保溫性好；

10.采用全烘筒烘燥方式，分兩組溫度自控，效率高，適應性強；

12.烘房泵用積極傳動，方便控制濕區伸長；

13.應用企業氣液增壓鉗式制動，制動效率高。

?主要技術參數?

1. 適用范圍：6s-100s純棉紗、滌棉紗、亞麻

2. 整經有效幅寬：1800-3200（根據客戶要求）

3. 滾筒錐比：1：8

4. 盤片直徑：≤1000(mm)

5. 整經速度：2-100（米/分）

6. 倒軸速度：0-100（米/分）

7. 倒軸張力：≤6000（N）

8. 位移精度：0.001(mm)

9. 對條精度：0.01(mm)

10.位移范圍：0.001-9.999(mm)

11.壓漿壓力：0-7.4KN

12.漿槽容積：主漿槽56（L）?輔漿槽51（L）

13.蒸發能力：180Kg/Hr? ? (蒸汽壓力≤0.35Mpa）

14.裝機功率：約40（Kw)

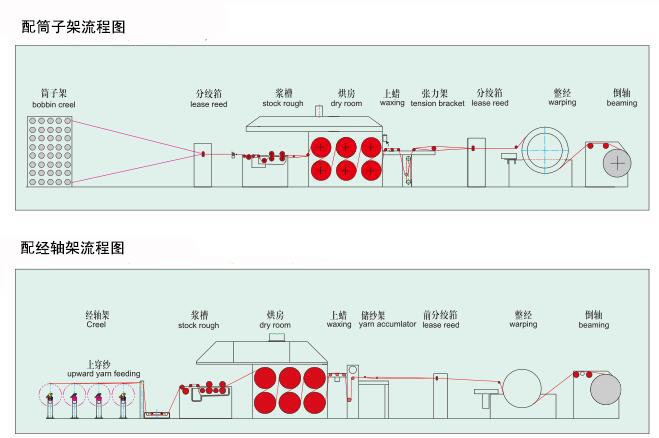

工藝流程示意圖
