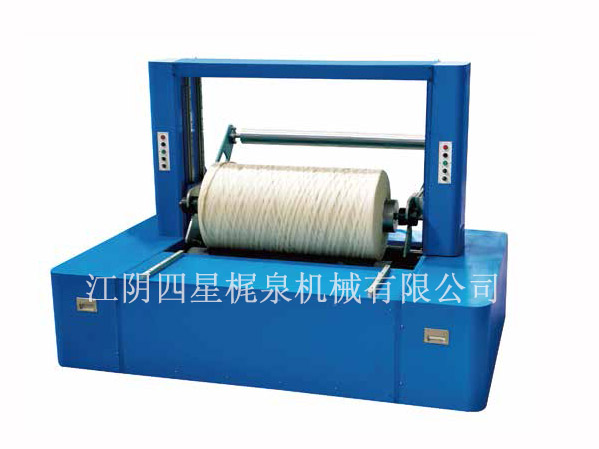

KGA251 型球經整經機

?適用范圍?

對經紗筒子紗進行集束，整經卷繞成球狀，以供束狀染色之用。

?主要技術特征?

1、應用交流變頻調速技術，由計算機控制速度無級可調，確保卷繞速度恒定。

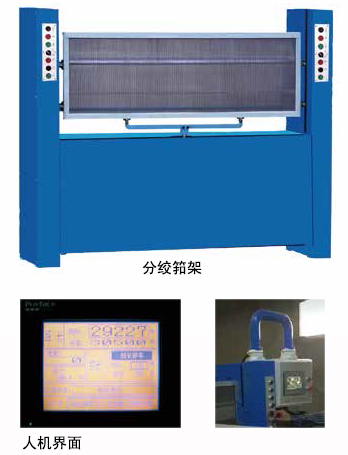

2、電腦觸摸屏人機界面，顯示信息量大，清晰、直觀、操作方便。

3、獨特的加壓結構，采用精密比例閥構成閉環壓力控制，可實現恒定的球經卷繞密度。

4、采用計算機及PLC 等先進技術，并設有定長絞線自停、滿球自停、斷頭自停等功能以滿足工藝需要。

5、左右墻板采用優質鋼板，雙直線導軌，結構合理，剛性好，機 器運轉更平穩。

6、操作球經滿軸方式，使上下更加便捷、輕松。

7、送徑口往復采用原裝進口自潤滑工程塑料直線組件，避免了對 直線軸承的維護保養。

8、主動采用同步帶傳動，降低了設備運行時產生的噪 聲。

9、主動輥采用液壓鉗式制動，回繞輥采用電磁剎車制動， 停車平穩、可靠。

10、能實現不停車穿絞繩的分絞筘控制方式，可減輕紗 線的張力波動。

11、分絞采用機械式上下擺 動裝置，運行平穩可靠，防 止筘齒定點磨損。

12、各種筒子架形式、錠距和錠數，供用戶選配。

13、張力器、斷經自停裝置形式多樣，供用戶選配。

主要技術參數?

1. 成型直徑： ≤ 1400mm

2. 成型寬度 : 1000mm、1200mm

3. 整經速度： ≤ 400m/min

4. 經紗長度誤差： ≤ 0.2%

5. 加壓壓力： ? 1000N-6000N

6. 主電機功率： 7.5KW

7. 主機重量： 2500kg

8. 主機外形尺寸： 2410mm 長 (length) * 1860mm 寬 (width) * 1870 高 (height)

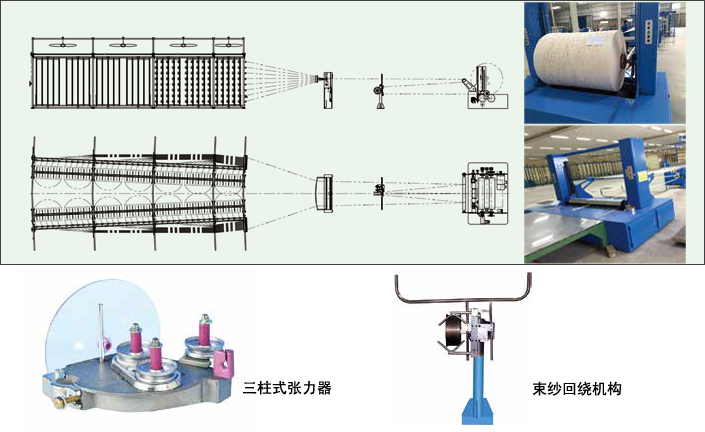

工藝流程示意圖
