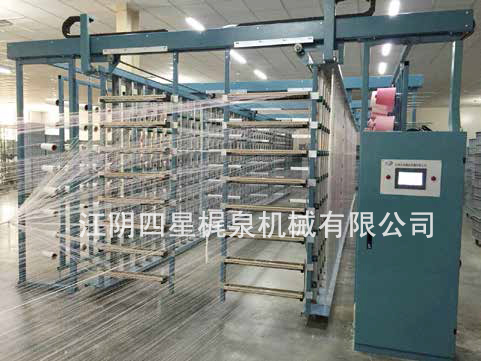

筒子架是整經機的組成部分，放置筒子的支架。由金屬管材或型材制成的兩個翼架組成，有矩形、矩一V形和V形多種形式。配有排列均勻的筒子插座、導紗器、張力裝置、斷頭自停裝置、信號指示等，部分新型筒子架還配有換筒裝置、自動打結裝置等。容納筒子的數量因整經方式而異，分批整經機的筒子架可容納400~800個筒子，分條整經機則較少。在日常生活中經常使用的筒子架有哪幾種?各自具有哪些優缺點及適用范圍呢?接下來就隨筒子架廠家一起看看吧。

(1)單式矩形筒子架

單式矩形筒子架采用集體換筒，所有筒子的退解直徑大致相同，筒子架長度較短，而且有可調的張力裝置，因此經絲的片絲張力比較均勻，經軸質量較好。缺點是：換筒時需停車，效率較低，每只筒子的容量要求準確，否則筒腳剩余較多，增加倒筒腳工作。單式矩形筒子架適宜于小批量、多品種、紗特細的棉織、色織及絲織廠整經使用。

(2)復式矩形筒子架

復式矩形筒子架的特點是每個工作筒子旁都有一個預備筒子。工作筒子的絲尾和預備筒子絲頭相連結，當工作筒子上的絲線用完后，就自動引出預備筒子上的絲線繼續整經。筒子裝在可扳動的錠子上，換筒時將空筒錠子扳至換筒位置，換上滿筒后，接好頭，扳回工作位置，作為新的預備筒子，兩個筒子互相替換，互為預備。復式矩形筒子架可不停車換筒，提高了整經效率，且無換筒回絲。缺點是整經時全架工作筒子的退解半徑不一致，造成片絲張力不勻，尤其是從工作筒子換到預備筒子時，張力有明顯突變，增加斷頭概率。筒子架長，占地面積大，同時加長了尋找斷頭的引絲路程及加大了因前后位置不同所產生的張力差異。因此這種筒子架適宜大批量的粗毛紗、棉紗的整經。

(3)車式矩形筒子架

車式矩形筒子架是將單式筒子架，由若干“手推車”代替，地面和筒子架上均設有導軌，當筒子用完時，剪斷絲線，把手推車從筒子架中沿軌道推出，并將滿筒手推車裝入到工作位置。當一批手推車進行整經時，另一批手推車可以在筒子架外換上新筒子，這樣可減少停車時間，提高整經效率。但是，備用的手推車數量多，設備價格昂貴，并且手推車占地也大。

(4)旋轉式矩形筒子架

筒子架分成若干可轉動的幾組，上下有滾珠軸承支撐。一側筒子工作時，在另一側可換上新筒子。換筒時，剪斷絲線，將筒子架旋轉180，由擋車工接好頭后再開車。這種換筒方式也屬整批換筒，故整經的片絲張力均勻。但換筒仍需人工剪頭和接頭，且筒腳也多。這種筒子架適用于筒子重量較重，用車式筒子架操作不便的場合，多用于無捻合纖分批整經機的筒子架。

(5)循環鏈?zhǔn)酵沧蛹?/span>

筒子架成銳角(V型)配置。筒子架兩翼各有一對循環鏈條，筒子插座立柱安裝在由電機驅動的鏈條傳送帶上。里側裝預備筒子，外側裝工作筒子。工作筒子用完后，啟動換筒電機，由鏈條傳動將預備筒子傳送到工作位置，同時將原工作筒子傳送到預備位置，再從新的筒子上引出絲線至前方，繼續整經。循環鏈?zhǔn)酵沧蛹艿奶攸c是集體換筒，有利于提高整經的片絲張力均勻程度，并十分適宜于在低張力的高速整經中使用。由于采用鏈?zhǔn)綋Q筒，可以縮短換筒停車時間，一般換筒工作只需即可完成。但這種筒子架的寬度較大。

以上就是今天小編向大家分享的有關于筒子架的常見類型和各自的優缺點及適用范圍，希望看完之后能夠?qū)Υ蠹矣兴鶐椭??？偠灾?jīng)機設備中是肯定少不了筒子架的，只有配有筒子架的整經機設備才能帶來好的應用效果。
