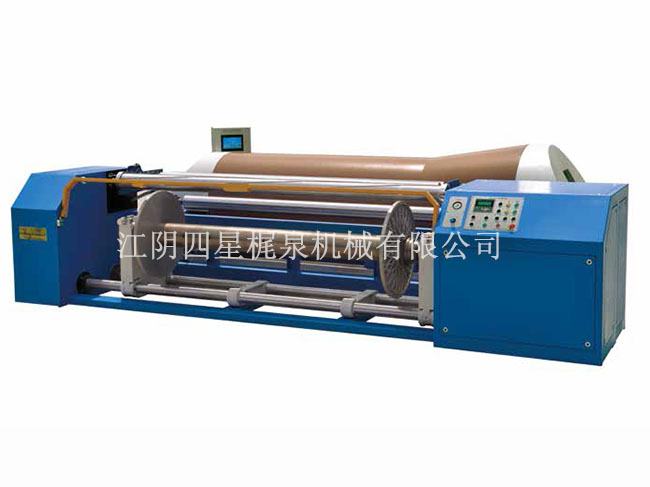

KGA215C 型整體式倒軸機

?主要技術參數?

1、有效幅寬(Work width) ?2300 ～ 4800(mm) （可按用戶要求定制）
2、織軸盤片直徑(Beam flange diameter) ?800(mm)、1000(mm)、1250(mm)
3、整經速度(Warping speed) ?0 ～ 600(m/min)
4、倒軸速度(Beaming speed) ?0 ～ 100(m/min)
5、整經、倒軸恒線速精度 ?±2%
(Deviation of linear speed) ?
6、制動距離(Braking distance) ?≤ 2(m)( 速度300m/min 時)
7、倒軸張力(Beaming tension) ?≤ 6000(N)( 倒軸速度≤ 50m/min 時）
8、大滾筒直徑(Drum diameter) ?1026(mm)
9、錐體長度(Cone Lenth) ?1010(mm)
10、錐角角度(Cone angle) ?9°
11、導條走絲速度(Stripe traverse speed) ?0.001 ～ 9.999(mm/r)( 無級）
12、導條隨動精度(deviation of stripe traverse) ?0.02%
13、定幅筘與滾筒距離 ?可調
(distance between space reed and yarn on the drum)
14、錐起點定位(Positioning of cone starting point) ?自動
15、條定位(Stripe Iocation) ?自動
16、條寬設定范圍 ?0.1 ～ 999.9(mm)( 應不大于導紗輥長度)
(Stripe width)(The length should not be longer than the guide roller)
17、筒子架錠距(Spindle space) ?250x250(mm) 、280x280(mm) （可按用戶要求定制）
18、筒子架錠數(Spindle number) ?640、720 （可按用戶要求定制）
19、輸入電壓(Input voltage) ?3x380V(±10%)
20、裝機容量(capacity) ?30(KVA)
21、整經電機功率(Warping motor power) ?7.5(KW)
22、倒軸電機功率(Beaming motor power) ?15(KW)
23、導條移動伺服電機(Strip traverse motor) ?1.5(KW)
24、主機重量(Warping and beaming frame weight) ?4500(kg)
25、筒子架重量(Creel weight) ?2500(kg)
