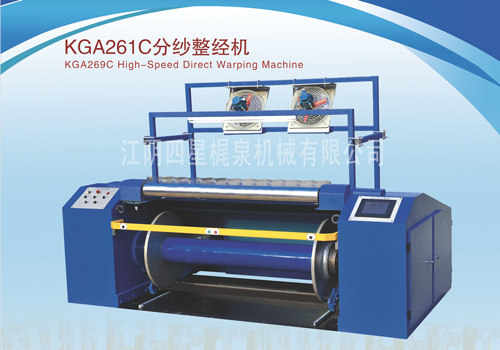

KGA261C分紗整經機

?適用范圍?

將已染好色的束狀紗重新分開成單根的平行經紗片并均勻地卷繞成色紗經軸，以供應軸上漿及其他工藝之用。

?主要技術特征?

1、采用電機一級帶輪傳動經軸方式，變頻調速，實現線速度無級設定，保持整經過程中線速度恒定。

2、紗線卷繞張力可根據工藝要求調節和設定，采用張力架變頻傳動，經由回繞擺動架張力的信息反饋，對紗線進行實時張力補償，可實現對經軸紗線卷繞密度控制，確保各經軸間卷繞密度的一致性。張力架的張力輥采用交叉形式，便于紗線順利退繞。

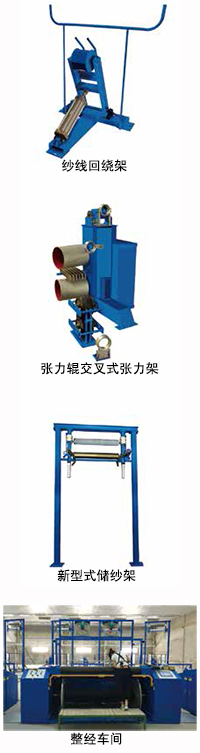

3、新型式儲紗裝置，可將卷繞經軸上的紗線退繞到紗桶內，減少倒車時斷頭幾率，實現了對退繞部分紗線在重新整經時的張力控制，提高分紗經軸的質量。

4、由各種傳感器精密測量整經長度、速度。具有自動測長、測速、定長控制及分絞線定長自停等功能。

5、采用經軸液壓鉗式制動，導紗輥、張力輥氣式制動，制動平穩，簡單可靠。

6、采用氣動上下軸、電動拍開拍合經軸，操作簡單方便。

7、往復式撥紗裝置及張力架上的振蕩器，可使紗線在進行中順利分開，確保分紗順利 進行，提高整經速度，撥紗裝置可根據整經速度自動升降，以防紗線纏繞。

8、主機上裝有安全欄桿保險裝置、防飛花風扇架、照明燈架等實用裝置。

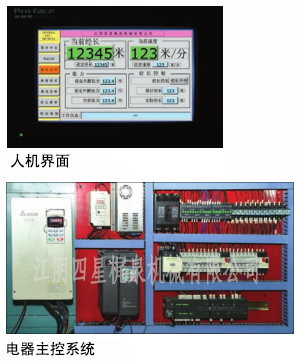

9、電腦觸摸屏操作方便、直觀、顯示信息量大。

10、儲紗桶回繞工作臺根據用戶要求可選配。

?主要技術參數?

1. 整經幅寬：1600、1800（其他幅寬根據用戶要求可定制）

2. 較大整經軸盤片直徑 : 800mm、1000mm

3. 整經速度 : ≤ 500m/min

4. 整經電機功率：15KW

5. 撥紗電機功率：0.12KW

6. 吹風電機功率：0.18KW×2

7. 制動距離： ≤ 2M (300m/min)

8. 筘左右擺動范圍：0-40mm
9. 最大張力： 500N

10. 操作顯示器：10.4 寸觸摸屏

11. 外形尺寸： 1600mm ?3600mm( 長 )×1850mm( 寬 )×2250mm( 高 )

? ? ? ? ? ? ? ? ? ? 1800mm ?3800mm( 長 )×1850mm( 寬 )×2250mm( 高 )

工藝流程示意圖
